アルミニウム射出成形金型総合ガイド

はじめに

アルミ射出成形金型は、その汎用性、費用対効果、効率性から、製造業界でますます人気が高まっています。このブログでは、アルミニウム射出成形金型とは何か、金型に最適なアルミニウムの種類、寿命、設計基準、利点、用途など、アルミニウム射出成形金型の本質的な側面を探ります。

アルミ射出成形金型とは？

アルミニウム射出成形金型は、射出成形工程で使用される金型の一種で、アルミニウム合金から作られています。従来のスチール金型とは異なり、アルミ金型は軽量で機械加工が容易なため、試作品や少量から中量の生産に最適です。特に、短納期と金型コストの削減を必要とする用途に有効です。

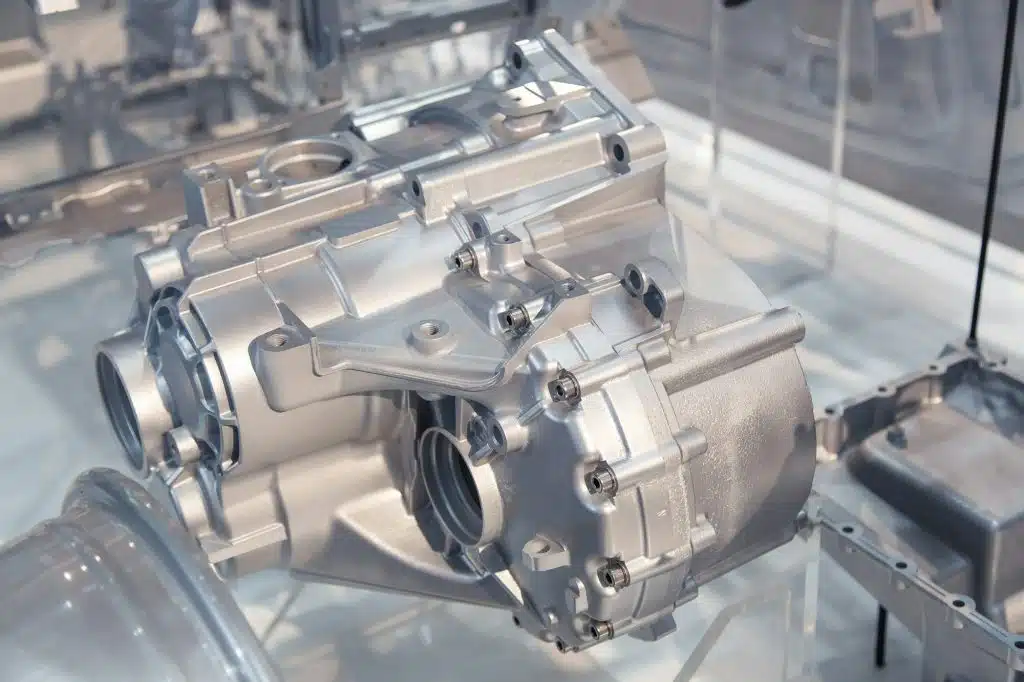

射出成形用アルミニウム金型

射出成形に最適なアルミニウムの種類は？

射出成形金型には様々な種類のアルミニウム合金が使用され、それぞれが様々な用途に適した特性を備えています。ここでは、射出成形金型に一般的に使用されるアルミニウム合金の比較を示します：

その中でも6061アルミニウムは、切削性と強度のバランスが取れており、ほとんどの標準的な用途に適しているため、射出成形用金型によく使用されている。

アルミ射出成形金型の寿命は？

アルミ射出成形金型の寿命は、成形するプラスチックの種類、生産量、金型のメンテナンス、使用するアルミ合金などの要因に大きく左右されます。

• プロトタイピングや少量生産に： アルミ金型は最大10,000サイクル以上の耐久性があります。
• 中量生産向け： 適切なメンテナンスにより、金型は50,000～100,000サイクルを達成できる。

この耐久性は、鋼鉄製の金型（数百万回使用可能）よりは劣るものの、大量生産を必要としない用途では十分な場合が多い。

アルミニウム射出成形金型の設計基準

アルミニウム射出成形金型を設計するには、最適な性能を確保するためにいくつかの要素を考慮する必要があります：

1. 肉厚： 部品の応力と反りの可能性を減らすため、均一な肉厚を維持する必要がある。
2. 冷却チャンネル： アルミニウムの優れた熱伝導性は、より効率的な冷却を可能にし、サイクルタイムを向上させるために金型設計に組み込む必要があります。
3. 抜き勾配の角度： 金型から部品を取り出しやすくするためには、十分な抜き勾配が必要です。
4. パーティングライン パーティングラインの適切な位置決めは、バリ発生を最小限に抑え、成形品をスムーズに離型させるために非常に重要です。

これらの設計基準に従うことで、金型の効率と寿命を最大化し、潜在的な欠陥を減らすことができる。

アルミニウム射出成形の利点

アルミニウム射出成形金型には、いくつかの明確な利点があります：

• 費用対効果：材料費を抑え、加工時間を短縮することで、全体的な生産コストを削減します。
• 迅速なターンアラウンド： 機械加工と冷却時間の短縮により、リードタイムが短縮されます。
• 軽量： 取り扱いや運搬が容易で、人件費やダウンタイムを削減できる。
• 高い熱伝導性： より速い冷却とサイクルタイムの短縮を可能にし、生産効率を向上させる。
• プロトタイピングに最適： 低コストで迅速な調整が可能なため、新しいデザインのテストや改良に最適です。

アルミニウム射出成形金型

アルミニウム射出成形金型の用途

アルミニウム射出成形金型は、その適応性と効率性により、様々な産業で広く使用されています。一般的な用途は以下の通りです：

• 自動車産業： プロトタイピングや中小部品の製造に使用。
• 消費財： ハンドル、ノブ、ケーシングのような少量から中量の部品の生産に最適。
• 医療機器： 医療機器やコンポーネントの試作や小ロット生産に適しています。
• 航空宇宙： 高精度が要求される軽量部品の製造に利用される。

結論

アルミ射出成形金型は、費用対効果に優れ、効率的で汎用性の高い金型オプションをお探しの製造業者に最適なソリューションを提供します。プロトタイピングや少量から中量の生産において特に価値があり、短納期や低コストといった利点を提供します。
